鉆井絞車原理及結構
一、概述：絞車是起升系統的重要設備，也是一部鉆機的核心設備，是鉆機的三大工作機之一。
1、絞車的功用
1）在鉆進過程中懸掛鉆具，送進鉆柱、鉆頭，控制鉆壓。
2）在起下作業中起下鉆具和下套管。
3）利用絞車的貓頭機構緊、卸鉆具絲扣和起吊重物。
4）作為轉盤的變速機構和中間傳動機構。
5）對于自升式井架鉆機，用來起放井架。
6）利用絞車的撈砂滾筒，進行提取巖心筒、試油等工作。

二、現代絞車的結構方案
鉆井絞車種類繁多，但最能體現其結構特點的是絞車中軸的數目，下面按絞車軸數對各種絞車進行簡單歸納和分析。
1、單、雙軸絞車：最初鉆機的絞車是單軸絞車，這種絞車僅有一根滾筒軸，絞車的變速由絞車前邊獨立的一臺四檔-倒檔的齒輪變速箱實現，這種絞車的特點是，貓頭轉速偏高，位置過低，操作不方便。為了克服單軸絞車的缺點，而研制了雙軸絞車，即把貓頭單獨裝配在一根軸上，就成了雙軸絞車。單、雙軸絞車一般適用于淺井或中深井。
2、三軸和多軸絞車:為了滿足深井和超深井鉆井的需要，三軸和多軸絞車相繼問世，四軸以上的絞車為多軸絞車，現代重型和超重型絞車屬于此種類型的絞車。如大慶Ⅱ型鉆機絞車JC-14.5和ZJ40/2250CJD鉆機的JC40-3都是三軸絞車。ZJ45J和ZJ45L鉆機的JC-45是五軸絞車。
3、獨立貓頭軸-多軸絞車：由于重型和超重型絞車外形尺寸大、重量大（一般20-30噸）、搬家安裝困難，尤其是現代深井和超深井鉆機鉆臺較高（一般6-11米），為了避免絞車上高鉆臺非自升式井架），近年來又研制了獨立貓頭軸-多軸絞車。此種絞車的結構方案為：①獨立貓頭軸和轉盤傳動裝置構成一個單元，置于鉆臺上，擔負接、卸鉆具絲扣和提升一般重物，還可充當轉盤中間傳動裝置。②主絞車置于鉆臺下面后臺上或聯動機底座上，擔負起、下鉆具、下套管、處理事故等提升任務，可避免長的上鉆臺鏈條。此種絞車的滾筒、貓頭機構以及轉盤都單獨有各自的檔速、制動機構，這樣它們能根據所需，獲得較優的工作特性。ZJ32J-1、ZJ50/3150L、ZJ40/2250JLD、ZJ70/4500LD等鉆機的絞車均屬于這種類型。
4、電驅動絞車：由于直流電驅動和交流變頻電驅動鉆機的問世，結構更為簡單的電驅動絞車應運而生。此種絞車利用直流電機或交流變頻電機為動力，分別驅動滾筒軸和貓頭軸。因電動絞車的結構較簡單，一般貓頭軸不分設單元，和主絞車構成一整體。

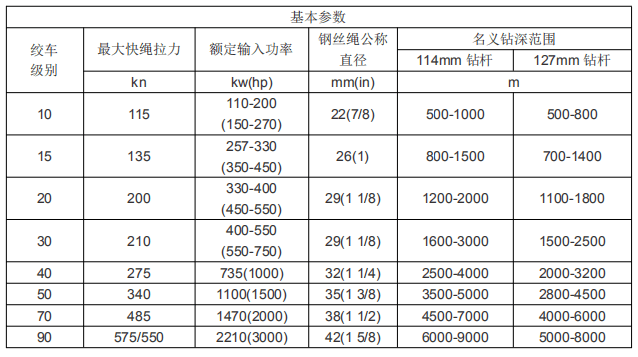

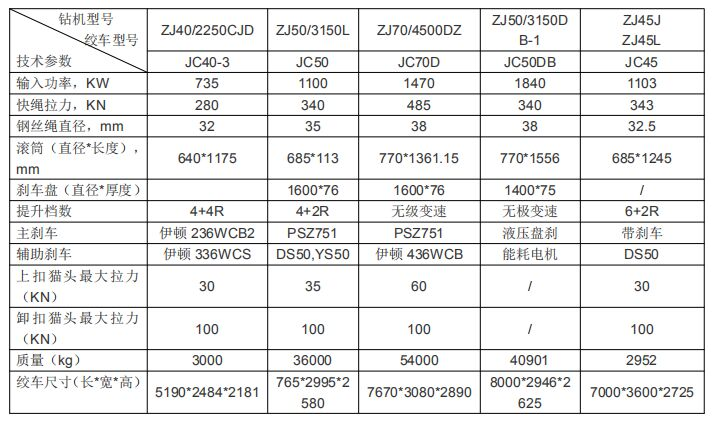

三、絞車基本參數
